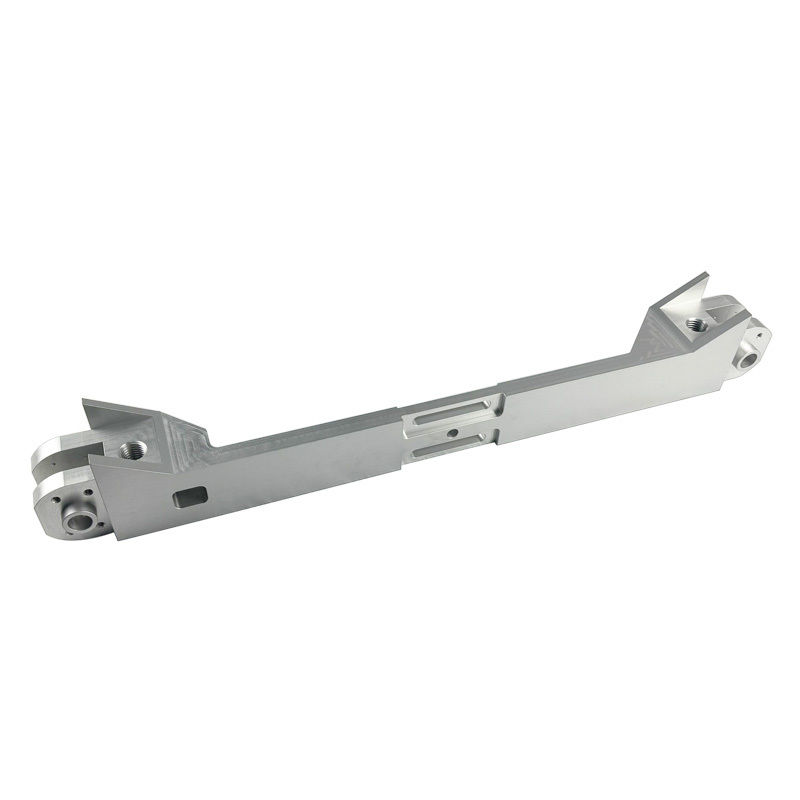

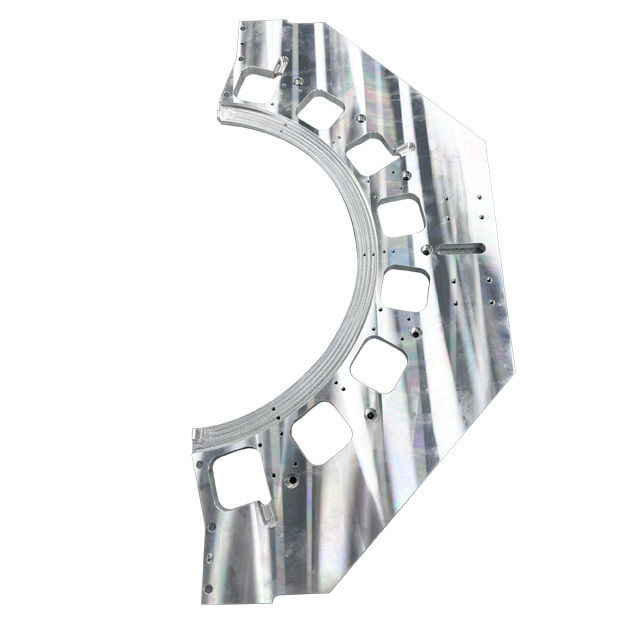

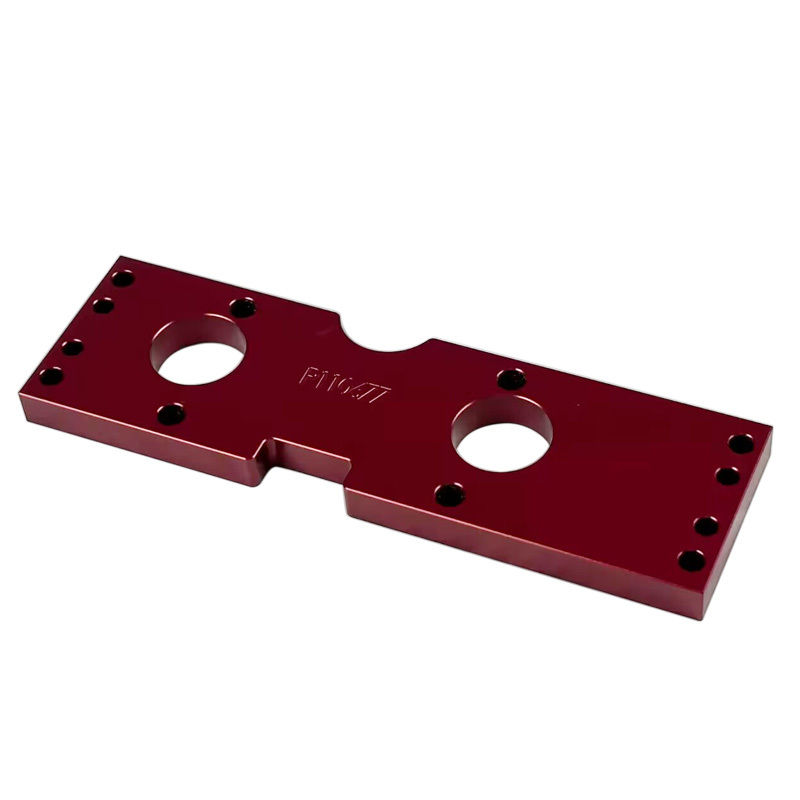

Kundenspezifische Farb-CNC-Bearbeitungsteile für Aluminiumprodukte, OEM-Zulassung

Die Fertigungsindustrie verlässt sich zunehmend auf hochpräzise CNC-gefertigte Aluminiumteile für Anwendungen, die leichte Haltbarkeit und hervorragende Bearbeitbarkeit erfordern. Als erfahrener CNC-Bearbeitungshersteller sind wir darauf spezialisiert, hochwertige CNC-gefertigte Aluminiumteile für die Luft- und Raumfahrt, Automobilindustrie, Medizin und Industrie herzustellen.

CNC-Designrichtlinien

Eine Herausforderung, die beim Entwerfen von CNC-gefertigten Teilen häufig auftritt, ist das Fehlen branchenspezifischer Standards. Da CNC-Maschinen- und Werkzeughersteller ihre technologischen Fähigkeiten ständig verbessern, erweitern sich die Grenzen des Möglichen immer weiter. Die folgende Tabelle fasst die empfohlenen und realisierbaren Werte für einige gängige Merkmale in CNC-gefertigten Teilen zusammen.

Tieflochfräsen: Ein Hohlraum gilt als tief, wenn seine Tiefe größer als das Sechsfache des Werkzeugdurchmessers ist. Mit Spezialwerkzeugen (maximale Tiefe: 35 cm mit einem 1-Zoll-Durchmesser-Schaftfräser) kann ein Werkzeugdurchmesser-zu-Hohlraumtiefe-Verhältnis von 30:1 erreicht werden.

Schaftfräser haben eine flache oder leicht abgerundete untere Schneidkante. Andere Bodenradien können mit Kugelkopffräsern bearbeitet werden. Es ist eine gute Designpraxis, den empfohlenen Wert zu verwenden, da dies die bevorzugte Wahl des Maschinenbauers ist.

Bearbeitung von Löchern mit nicht standardmäßigen Durchmessern

Für Löcher mit nicht standardmäßigen Durchmessern müssen Schaftfräser für die Bearbeitung verwendet werden. In diesem Fall gilt die maximale Hohlraumtiefenbegrenzung und der empfohlene maximale Tiefenwert sollte konsultiert werden. Für Löcher, die tiefer als der typische Wert sind, sollten Spezialbohrer für die Bearbeitung verwendet werden, mit einem Mindestdurchmesser von 3 mm. Sacklöcher, die mit Bohrern bearbeitet werden, haben einen konischen Boden (135-Grad-Winkel), während Löcher, die mit Schaftfräsern bearbeitet werden, einen flachen Boden haben.

Bei der CNC-Bearbeitung gibt es keine besondere Präferenz zwischen Durchgangslöchern und Sacklöchern.

Gewinde werden mit Gewindebohrern geschnitten, Außengewinde mit Schneideisen. Gewindebohrer und Schneideisen können zum Schneiden von Gewinden bis zu M2 verwendet werden. CNC-Gewindewerkzeuge sind üblich und werden von Maschinenbauern bevorzugt, da sie das Risiko eines Gewindebohrerbruchs begrenzen. CNC-Gewindeschneider können Gewinde bis zu M6 schneiden.

Für Gewinde in Sacklöchern, die mit einem Gewindebohrer geschnitten werden (d. h. alle Gewinde kleiner als M6), sollte eine unbeschnittene Länge, die dem 1,5-fachen des Nenndurchmessers entspricht, am Boden des Lochs hinzugefügt werden. Wenn CNC-Gewindewerkzeuge verwendet werden können (d. h. Gewinde größer als M6), kann das Loch über seine gesamte Länge mit Gewinde versehen werden.

Die meisten Werkstätten können Hohlräume und Löcher mit Werkzeugen mit einem Durchmesser von weniger als 2,5 mm (0,1") präzise bearbeiten. Alles unterhalb dieser Grenze gilt als Mikrobearbeitung. Spezialwerkzeuge (Mikrobohrer) und Fachwissen sind erforderlich, um diese Merkmale zu bearbeiten, da sich die Physik des Schneidprozesses in diesem Maßstab ändert. Daher wird empfohlen, deren Verwendung zu vermeiden, es sei denn, dies ist unbedingt erforderlich.

Unsere Toleranzen sind 2768 Medium oder Fein. Wenn keine Toleranzen angegeben sind, verwendet der Fertigungspartner die ausgewählte 2768-Güte.

Toleranzen definieren die Grenzen akzeptabler Abmessungen. Erreichbare Toleranzen variieren je nach den Grundabmessungen und der Geometrie des Teils. Die obigen Werte sind vernünftige Richtlinien.

Gravierter Text wird gegenüber geprägtem Text bevorzugt, da weniger Material entfernt wird. Eine serifenlose Schriftart (z. B. Arial oder Verdana) mit einer Mindestgröße von -20 wird empfohlen. Viele CNC-Maschinen sind für diese Schriftarten vorprogrammiert.

​FAQ:

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind eine Fabrik.

F: Wie erhalte ich ein Angebot?
A: Um ein Angebot zu erhalten, senden Sie uns bitte Zeichnungen in Formaten wie IGS, DWG, STEP usw. zusammen mit einem detaillierten PDF. Wenn Sie spezielle Anforderungen haben, fügen Sie diese bitte in die Anfrage ein, und wir werden Ihnen professionelle Beratung für Ihre Referenz geben.

F: Was ist, wenn ich keine Zeichnung habe?
A: In solchen Fällen können Sie uns Muster oder Zeichnungen zur Verfügung stellen. Seien Sie versichert, dass wir die Sicherheit und Vertraulichkeit aller bereitgestellten Zeichnungen gewährleisten.

F: Wie lange ist Ihre Lieferzeit?
A: Normalerweise dauert es 7-14 Tage, bis die Teile fertig sind. Wir haben Systeme eingerichtet, um eine pünktliche Lieferung zu gewährleisten.

F: Wie versenden Sie die Produkte? Was sind die Verpackungsdetails?
A: Für Kleinaufträge haben wir Partnerschaften mit Kurierdiensten wie TNT, FEDEX, UPS usw. Für größere Mengen stehen Luft- oder Seefrachtoptionen zur Verfügung. Wir haben Standardverpackungsdetails, aber wenn Sie spezielle Anforderungen haben, sind wir gerne bereit, Ihnen zu helfen.

F: Stellen Sie Muster zur Verfügung? Gibt es einen Aufpreis?
A: Ja, wir können Muster zur Verfügung stellen, aber es kann einen Aufpreis dafür geben.

F: Was sind Ihre Zahlungsbedingungen? Wie kann ich die Zahlung vornehmen?
A: Unsere Zahlungsbedingungen sind 50% T/T (Banküberweisung) im Voraus, wobei die Restzahlung vor dem Versand fällig ist. Wenn Sie weitere Fragen haben, können Sie sich gerne an uns wenden.
